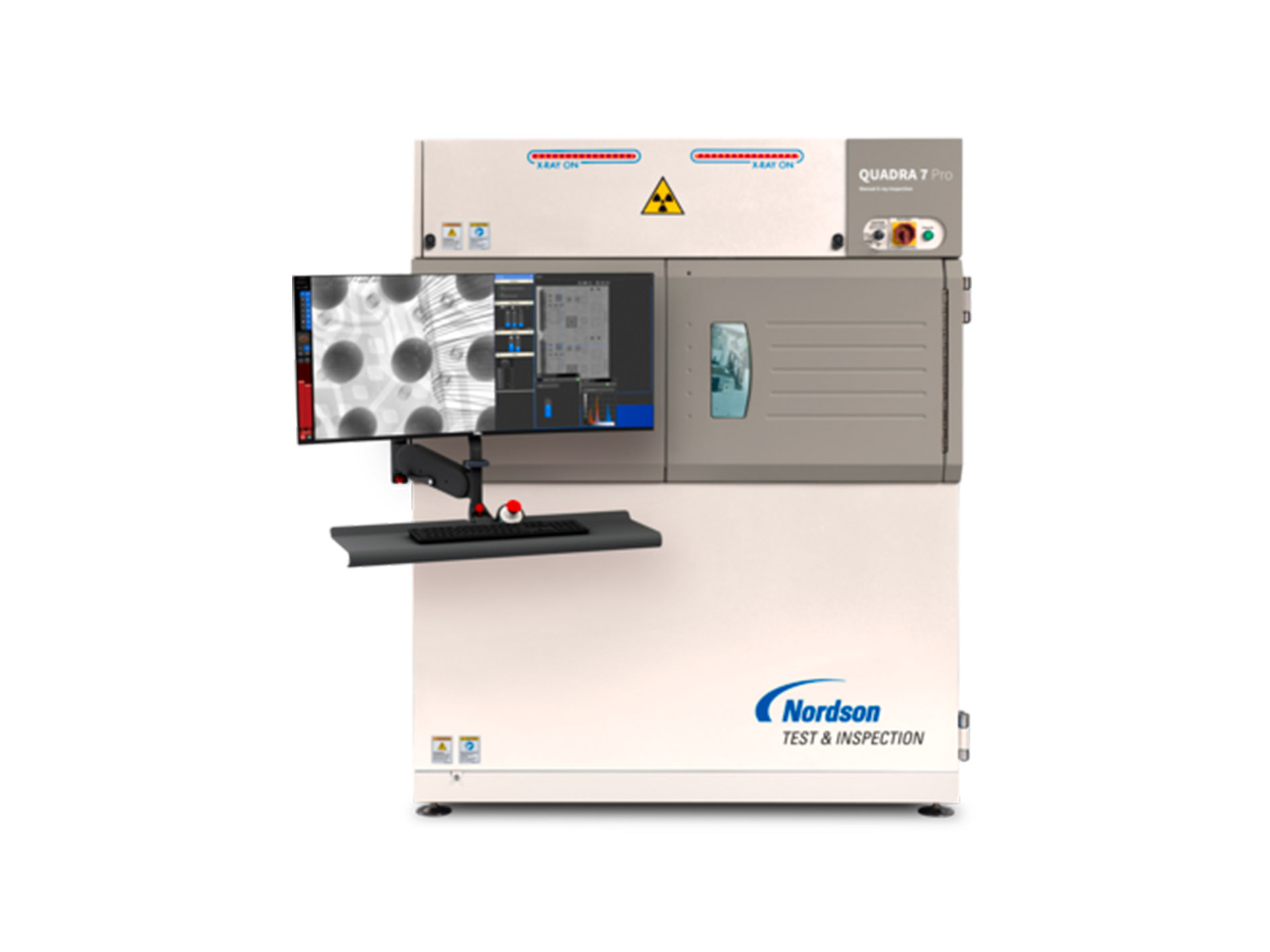

MXI QUADRA™ 7 Pro
| 联系人： | 林先生 |
|---|---|
| 手机： | 13771787343 |
| 电话： | 0512-87775859 |
| 邮箱： | sales@higotech.com |
| 地址： | 苏州工业园区星汉街5号B幢#05-02 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
产品介绍
产品详情
Quadra™ 7 Pro 为后端半导体应用提供更高分辨率的 3D/2D 手动检查设立了新标准。配备革新的 Onyx® 检测器技术，可提供图像清晰度并降低噪声水平，通过较高水平的准确性和效率来提升检查体验。
Quadra 7 Pro 配备双模 Quadra NT4® 管，为用户提供较大的灵活性。这一创新功能提供亮度和分辨率模式，允许操作员根据特定的应用要求在两种模式之间动态切换。
除了硬件外，Quadra 7 Pro 还配备新开发的 Revalution™ 软件。Revalution™ 软件专为gao端半导体应用而设计，通过直观的界面、优化的工作流程和扩展功能来增强用户体验。它使操作员能够有效地分析和解释检查数据，有助于更快地制定决策并提高整体生产力。
产品参数
Quadra NT™ X光管
X光管类型
封闭穿透式
分辨率
0.1 μm(10W以内)，0.3 μm(20W以内)
Array
20w
电压范围
30-160kV
Aspire FP™平板探测器
像素数：
670万像素
帧速率
30 fps
像素间距
50 μm
数字图像处理
16-bit
检测
倾斜角度视图
70°
主动减震
AxiS - 主动式X-ray 图像稳定器
显示分辨率(每英寸像素数)：
185像素/英寸
较大检测区域
510 x 445 mm (20 x 17.5”)
较大样品尺寸
2,500x
较大样品重量(标准推盘)
5kg(11 lbs)
较大样品重量(碳纤维推盘)
样品重量较大500g
较大总放大倍数
68,000x
显示器
24" 4K超高清(分辨率3840×2160)双显示器，固定在可完全灵活调整的支架上系统
系统
设备尺寸
1570 W x 1500 D x 1900 H mm
设备重量
1950 kg (4300 lbs)
电源
单相 200-230 VAC, 16A
典型功耗
1KW
压缩空气
4-6 bar(干燥洁净)，用于防振
环境温度
10-30°C
环境湿度
<85% (non-condensing)
操作方式
鼠标操作
操作系统
Windows 10 64位
X-ray Safety
<1 μsv>
产品特点
双模管技术
QuadraNT™ 是 Quadra Pro 的强大动力。Nordson 新一代 X 光源可通过 Quadra 7 Pro 正在申请专利的自动双模式获得另一项增强功能。该管自动在两种模式之间切换：
• 高清模式非常适合敏感的半导体样品 • 高通量模式对于更致密、更厚的样品至关重要
双模式的好处是前所未见的清晰图像可以助您发现缺陷的更多细节！
Revalution™
诺信全新的 Revalution™ 软件凭借其现代化的 GUI 设计和优化的工作流程尽在掌控之中。 Revalution™ 具有许多优化的新功能，包括：
● 布局灵活性
● 批注 & 测量
● 过滤和成像
● 主工具栏
一目了然
Onyx™ 由半导体专家团队内部设计，提供性能。使用世界一流的像素规格，实现低剂量灵敏度和高饱和剂量。Onyx™ 具有更高的帧速率和更低的噪声，更快为您提供清晰度和亮度较高的图像。
稳定且易于维护
QuadraNT™ 管采用无灯丝技术，可实现持续服务。消除 X 光管中的油污染、油溢出或泄漏到工作环境中的风险。QuadraNT 使用无油离子泵来使 X 光管保持真空状态，无需换油。由于灯丝不用更换，因此可保证稳定的性能。
示意图
